家 / 製品 / パイプラインポンプ / IHG-F垂直フッ素で裏打ちされたパイプラインポンプ

IHG-F垂直フッ素で裏打ちされたパイプラインポンプ メーカー

製品を表示します お問い合わせ
  • IHG-F垂直フッ素で裏打ちされたパイプラインポンプ
パイプラインポンプ

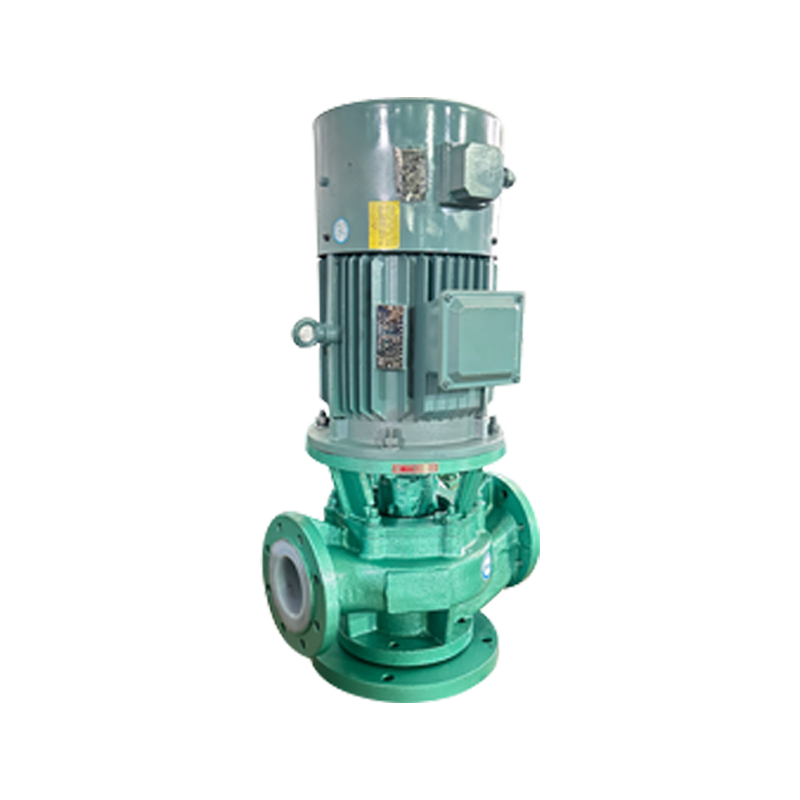

IHG-F垂直フッ素で裏打ちされたパイプラインポンプ

適用可能な温度：-20°C〜150°C

IHG-Fフッ素が裏打ちされたパイプラインポンプは、同じ入口と出口の直径を持つ垂直構造で、同じ中心線にあります。インペラはモーターシャフトに直接接続され、高効率、省エネ、低ノイズを持ち、ポンプ動作によって生成された放射状と軸の負荷のバランスを効果的にバランスさせることができます。シャフトシールは、高度な外部ベローズメカニカルシールで作られ、リングはアルミナセラミックで作られており、移動リングはPTFE充填材料（ユーザーの特別な労働条件に応じて他の材料を特別に装備しています）で作られています。シンプルな構造、簡単なメンテナンス、小さなフットプリント、インペラー、シール、その他の着用部品の修理と交換において、パイプを取り外す必要はありません。この製品は、石油、化学産業、冶金、電力、紙、煙道ガス脱硫、粉塵除去、食品医薬品合成繊維、およびその他のセクターで広く使用されています。

+ お問い合わせ + カタログのダウンロード

製品説明

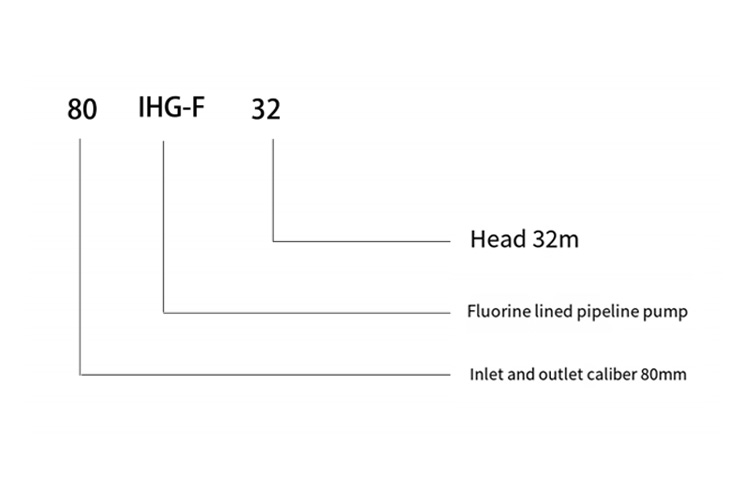

IHG-F構造と材料およびモデルSE​​NSE

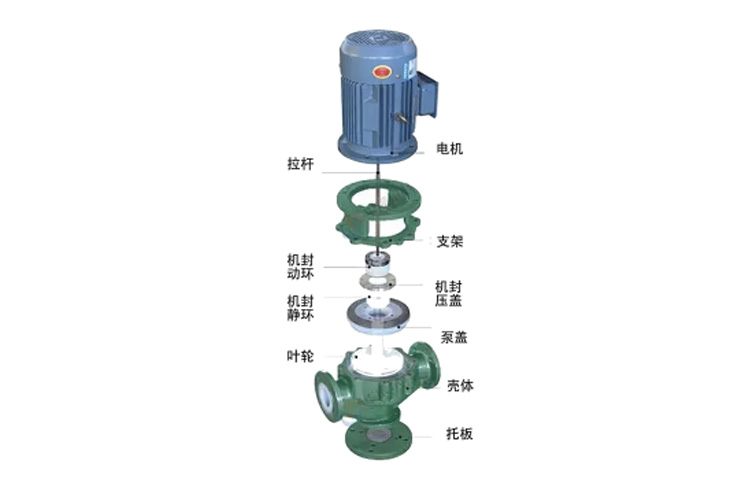

構造と材料

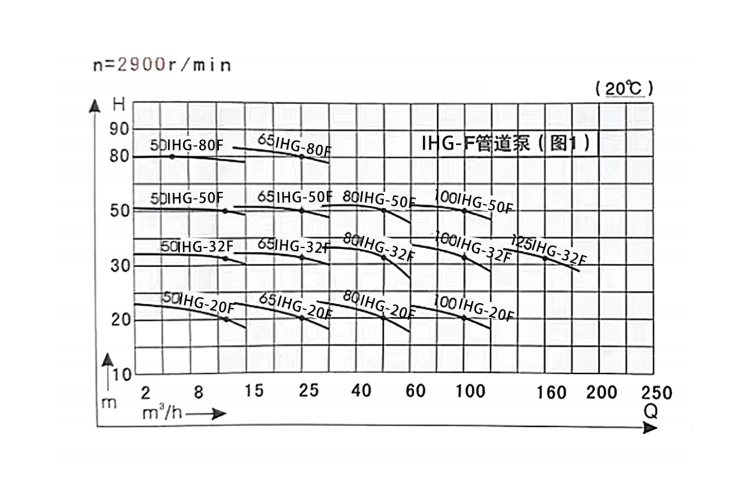

（n = 2900r/min）パフォーマンス曲線図

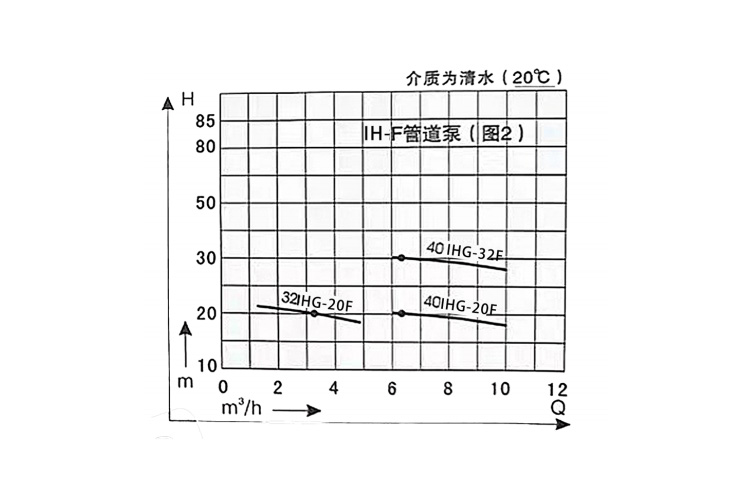

（n = 2900r/min）パフォーマンス曲線図

モデルと技術日

モデル 流れ
（m³/h） 		ポンプヘッド
（m） 		η
（％） 		キャビテーション手当
m 		インレットXアウトレット
mm 		力
（KW） 		重さ
（kg）
32IHG-20F 2 20.5 15 2.5 32×32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40×40 1.5 50
*6.3 20 30
10 18 32
40IHG-32F 8 32 31 3.5 40×40 3 82
*6.3 32 30
10 30 32
50IHG-20F
7 		22
40 		3.5 50×50 2.2 84
*12.5 20 45
15 16 42
50IHG-32F 33 33 3.5 50×50 4 88
*12.5 32 45
15 30 45
50IHG-50F 7 51 28 3.5 50×50 7.5 135
*12.5 50 40
15 49 48
50IHG-80F 7 80 20 5 50×50 11 180
*12.5 80 30
15 77 38
65IHG-20F 15 22 47 3.5 65×65 3 83
*25 20 52
35 16 57
65IHG-32F 15 33 38 3.5 65×65 5.5 118
*25 32 47
35 30 57
65IHG-50F 15 52 30 3.5 65×65 11 178
*25 50 45
35 46 42
65IHG-80F 15 82 30 3.5 65×65 18.5 220
*25 80 42
35 72 44
80IHG-20F 35 22 42 4 80×80 5.5 126
*50 20 55
60 18 60
80IHG-32F 35 33 45 4 80×80 11 180
*50 32 50
60 27 39
80IHG-50F 35 52 43 4 80×80 18.5 220
*50 50 55
60 45 43
100IHG-20F 65 22 57 4.5 100×100 11 192
*100 20 60
120 17 63
100IHG-32F 65 35 57 5 100×100 18.5 240
*100 32 62
110 26 65
100IHG-50F 65 51 54 5 100×100 30 340
*100 50 60
120 43 48

instalsize/flangesize

モデル 外観と取り付け寸法 インレットフランジサイズ アウトレットフランジサイズ
h h l f w t a n-φd c e n-φd a b c e n-φd
32IHG-20F 545 125 320 20 130 80 230 4-φ18 32 20 4-M16 140 100 35 20 4-M16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40IHG-32F 650 135 340 20 130 80 230 40 21 150 110 40 21
50IHG-20F 615 145 330 20 130 80 230 50 21 165 125 40 21
50IHG-32F 670 145 340 20 130 80 230 50 21 165 125 50 21
50IHG-50F 755 150 424 25 160 100 280 4-φ20 50 21 165 125 50 21
50IHG-80F 910 148 440 25 160 100 280 50 21 165 125 50 21
65IHG-20F 695 155 340 25 160 100 240 65 21 8-M16 185 145 65 21 8-M16
65IHG-32F 725 155 380 25 160 100 240 65 21 185 145 65 21
65IHG-50F 870 160 420 25 160 100 240 65 23 185 145 65 23
65IHG-80F 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80IHG-20F 735 170 420 25 160 100 260 80 23 200 160 80 23
80IHG-32F 930 170 440 25 160 100 260 80 23 200 160 80 23
80IHG-50F 945 175 460 25 160 100 260 80 23 200 160 80 23
100IHG-20F 950 185 440 25 195 140 300 4-φ25 100 23 220 180 100 23
100IHG-32F 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ 詳細な製品パラメーターを理解します
