家 / 製品 / 磁気駆動ポンプ / 蛍光磁気ポンプ / CQBが裏打ちされたフッ素磁気駆動遠心ポンプ

CQBが裏打ちされたフッ素磁気駆動遠心ポンプ メーカー

製品を表示します お問い合わせ
  • CQBが裏打ちされたフッ素磁気駆動遠心ポンプ
蛍光磁気ポンプ

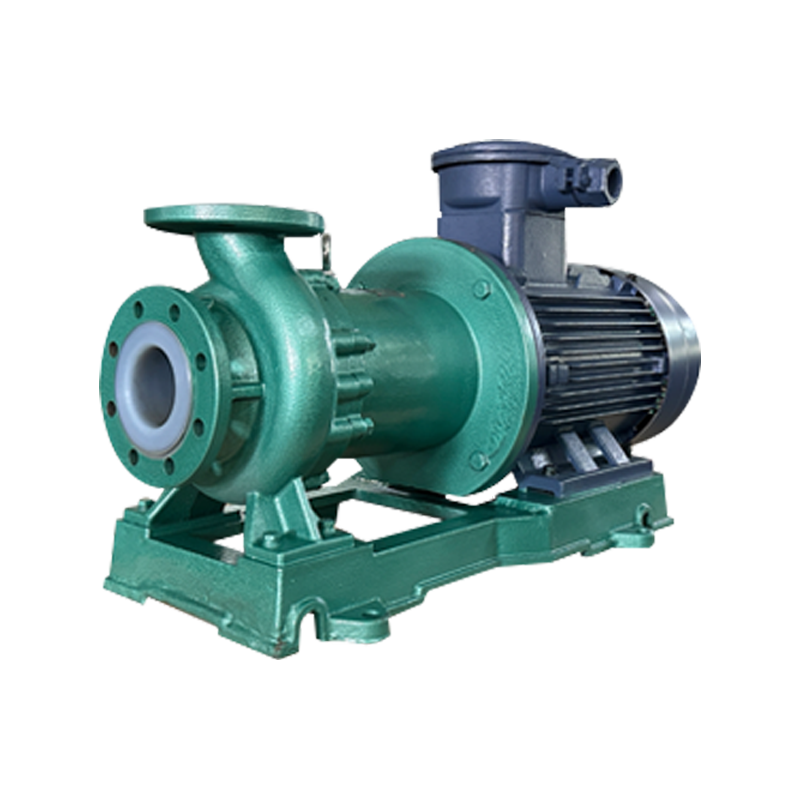

CQBが裏打ちされたフッ素磁気駆動遠心ポンプ

該当する温度：-20°C-150°C

CQBシリーズフッ素プラスチック磁気ポンプ、磁気結合駆動を使用して、動的シールポイントなしで、走行の外側の一般的なシャフト駆動遠心ポンプシールを解き、点滴問題。   フロー成分はフッ素プラスチックと高純度の工業用セラミックを使用し、LTは優れた腐食抵抗とシール能力を備えており、化学物質、医薬品、アルミニウム箔、酸、酸、塗料、およびその他の非鉄金属産業、および爆発性、揮発性、毒性輸送、有機溶媒、貴重な液体で広く使用されています。

+ お問い合わせ + カタログのダウンロード

製品説明

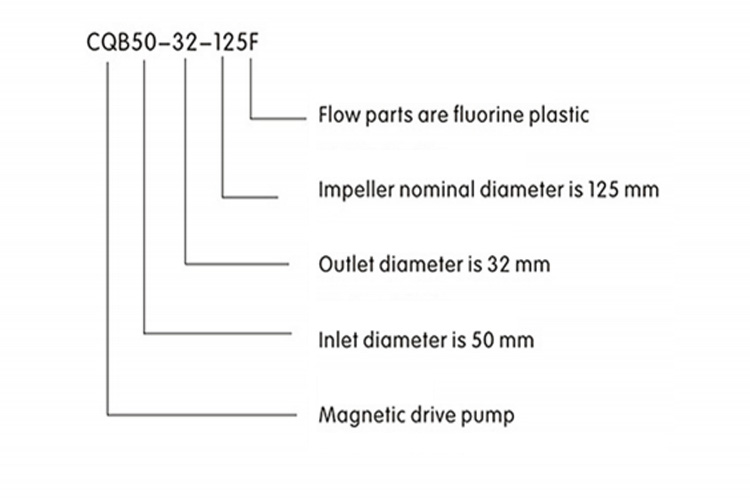

CQB構造と材料およびモデルセンス

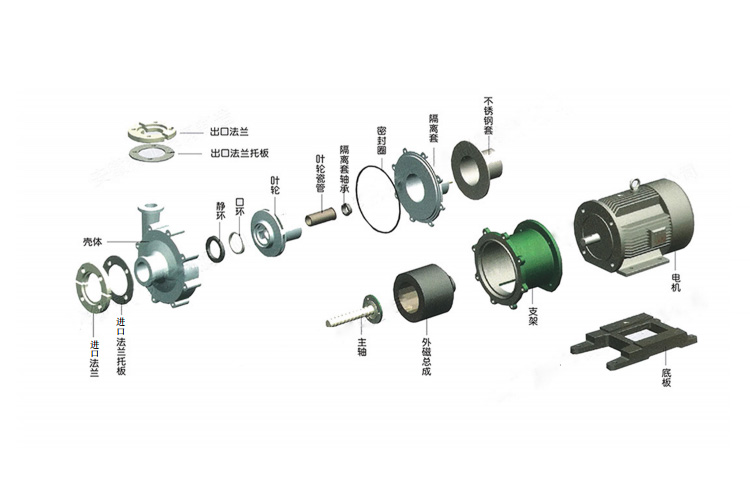

構造と材料

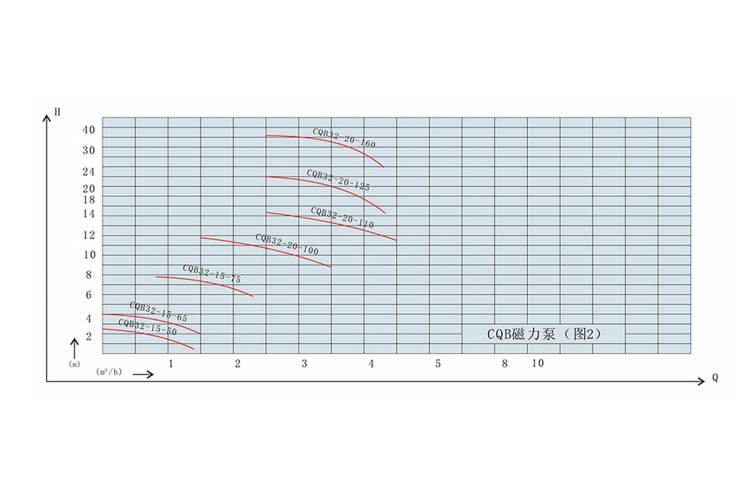

（n = 2900r/min）パフォーマンス曲線図

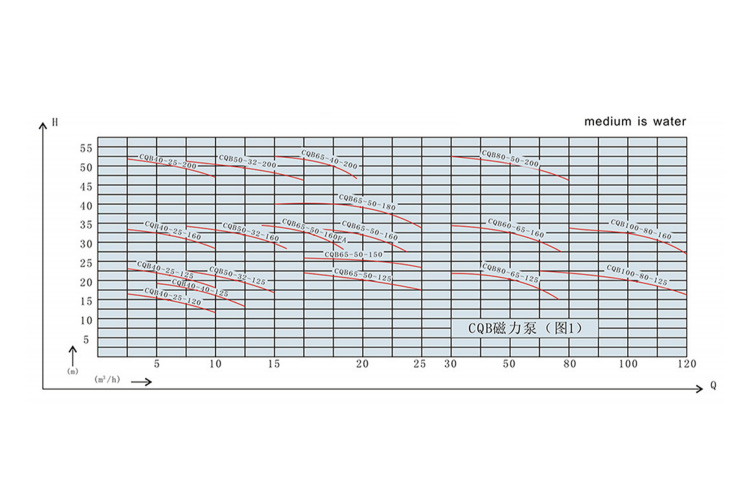

（n = 2900r/min）パフォーマンス曲線図

モデルと技術日

番号 モデル Rev = 2950R/min誘電密度= 1000kg/m³
流れ
（m³/h） 		ポンプヘッド
（m） 		η
（％） 		インレット
（mm） 		出口
（mm） 		NPSH
（m） 		力
（KW） 		重さ
（kg）
1 CQB32-20-110F 4 13.5 35 φ32 φ20 6 0.55 18
*5.5 13
2 CQB32-25-125F 2.5 21 37 φ32 φ20 6 1.5 20
*3.2 20
3 CQB32-20-160FS 2.5 33 38 φ32 φ20 5 1.5 50
*3.2 32
4 CQB40-25-120E 4 15.5 42 φ40 φ25 5 0.75 35
*6.3 15
8 12
5 CQB40-25-125F 4 22 41 φ40 φ25 4.5 1.5 54
*6.3 20
8 16
6 CQB40-25-160FS 4 33 36 φ40 φ25 5 2.2/3 55
*6.3 32
8 29
7 COB40-25-200F 4 51 25 φ40 φ25 4.5 5.5 100
*6.3 50
10 48
8 CQB50-32-125F 7 22 42 φ50 φ32 3.5 1.5 45
*12.5 20
15 16
9 CQB50-32-160FS 7 33 40 φ50 φ32 3.5 4 80
*12.5 32
15 29
10 CQB50-32-200F 7 52 32 φ50 φ32 3.5 7.5 150
*12.5 50
15 45
11 CQB65-50-125FS 15 22 48 φ65 φ50 4 4 100
*20 20
25 15
12 CQB65-50-125F 15 22 46 φ65 φ50 4 4 130
*25 20
30 18
13 CQB65-50-160FS 15 33 40 φ65 φ50 4 5.5 120
*25 32
35 28
14 CQB65-50-160F 15 33 40 φ65 φ50 4 5.5 135
*25 32
35 28
15 CQB65-40-200F 15 51 48 φ65 φ40 4 11 180
*25 50
30 48
16 CQB80-65-125F 35 22 51 φ80 φ65 4 7.5 95
*50 20
60 18
17 CQB80-65-160F 35 32 60 φ80 φ65 4 11 180
*50 32
60 27
18 CQB80-50-200F 35 51 60 φ80 φ50 4 18.5 195
*50 50
60 45
19 CQB100-80-125F 65 22 62 φ100 φ80 5 11 180
*100 20
110 18
20 CQB100-80-160F 65 36 56 φ100 φ80 5 18.5 220
*100 32
120 26

instalsize/flangesize

外
モード 		外側とインストールサイズ インレットフランジサイズ アウトレットフランジサイズ
l s p f w t h h x c a b n-φd k g 1 n-φt
CQB32-20-110F 430 200 125 65 148 115 215 105 60 32 120 90 4-φ14 20 90 65 4-φ11
CQB32-20-125F 435 265 65 50 180 150 244 110 67 32 140 90 4-M16 20 100 75 4-φ11
CQB40-25-120F 435 265 65 50 180 150 244 110 67 40 140 100 4-M12 25 100 75 4-φ11
CQB40-25-125F 440 265 75 50 180 150 244 110 67 40 140 90 4-M12 25 100 75 4-φ11
CQB50-32-125F 510 265 100 85 180 150 270 125 76 50 130 100 4-φ13 32 120 90 4-φ11

私nstalsize/flangesize

外
モード 		外側とインストールサイズ インレットフランジサイズ アウトレットフランジサイズ
l s f w t h h p c a b n-φd k g i n-φt
CQB32-20-160FS 578 225 85 220 180 330 170 / 32 140 100 4-M16 20 100 75 4-M12
CQB40-25-160FS 625 225 85 220 180 330 170 / 40 150 110 4-φ18 25 115 85 4-M12
CQB50-32-160FS 625 225 85 225 220 330 170 / 50 165 125 4-φ18 32 140 100 4-φ18
CQB50-32-160FA 654 530 80 370 330 352 192 90 50 165 125 4-φ18


32
140
140 		4-φ18
CQB65-50-125FS 625 225 85 260 220 330 170 / 65 185 145 4-φ18 50 165 140
4-φ18
CQB65-50-160FS 760 350 105 260 220 330 170 / 65 185 145 4-φ18 50 165 165 4-φ18

instalsize/flangesize

外
モード 		外側とインストールサイズ インレットフランジサイズ アウトレットフランジサイズ
l b s p w t y Q h h f c a b n-φd k g 私 n-φt
CQB40-25-200F 740 620 450 80 370 330 / / 420 240 80 50 165 125 4-φ18 25 115 85 4-M12
CQB50-32-200F 740 620 450 80 370 330 / / 420 240 80 50 165 125 4-φ18 32 140 100 4-φ18
CQB65-50-125F 705 560 400 80 340 300 / / 177 317 80 65 185 145 4-φ18 50 165 165 4-φ18
CQB65-50-160F 720 620 450 80 370 330 / / 212 372 80 65 185 145 4-φ18 50 165 165 4-φ18
CQB65-40-200F 1035 750 500 100 440 405 380 340 415 235 100 65 185 145 4-φ18 40 150 110 4-φ18
CQB80-65-125F 750 620 450 80 370 330 / / 212 373 100 80 200 160 4-φ18 65 185 145 4-φ18
CQB80-65-160F 1035 850 550 125 460 415 380 340 415 235 100 80 200 160 4-φ18 65 185 145 4-φ18
CQB80-50-200F 1050 750 500 100 440 405 380 340 435 235 105 80 200 160 4-φ18 50 185 125 4-φ18
CQB100-80-125F 1050 850 550 125 460 415 380 340 415 235 110 100 220 180 4-φ18 80 200 160 4-φ18
CQB100-80-160F 1085 850 550 125 460 415 380 340 435 235 100 100 220 180 4-φ18 80 200 160 4-φ18
+ 詳細な製品パラメーターを理解します
