  • IMC耐性ステンレス鋼磁気ポンプ
ステンレス鋼の磁気ポンプ

IMC耐性ステンレス鋼磁気ポンプ

適用される温度：-20 <100℃

IMCタイプの磁気駆動ポンプ（磁気ポンプと呼ばれる）は、遠心ポンプに永久磁石カップリングの動作原理を適用する新製品です。合理的な設計、高度なテクノロジー、完全なシール、漏れ、耐食性、その他の特性があり、そのパフォーマンスは同様の外国製品の高度なレベルに達しました。動的シールの代わりに静的シールを備えたステンレス鋼の磁気ポンプで、完全に密閉された状態のポンプの流れ部分が、他のポンプの機械シールを完全に解くことは、病気の走行、泡立ち、または滴下を避けることはできません。磁気ポンプは、腐食耐性の高強度ステンレス鋼を製造材料として使用するため、良好な腐食抵抗があり、輸送された培地を汚染のないものにすることができます。設計圧力：1.6MPAフランジ標準：HG/T20592-09。
磁気ポンプの磁気コンパクト構造、美しい外観、小さなサイズ、低ノイズ、信頼性の高い操作、使いやすい維持。ハンド化学産業、製薬、石油、電気栄養材、食品、フィルム写真印刷、科学研究機関、国防産業、およびその他のユニットに広く使用できます。特に、可燃性液体と爆発性液体のポンピングのために、このポンプは理想的です。

+ お問い合わせ + カタログのダウンロード

製品説明

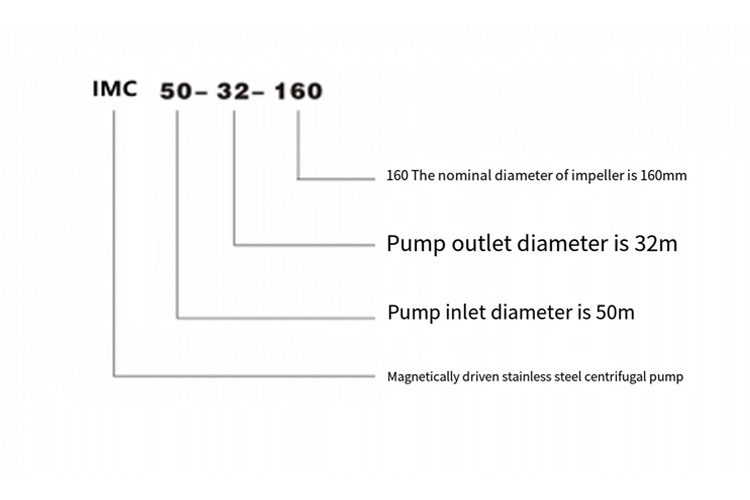

IMC構造と材料およびモデルSense

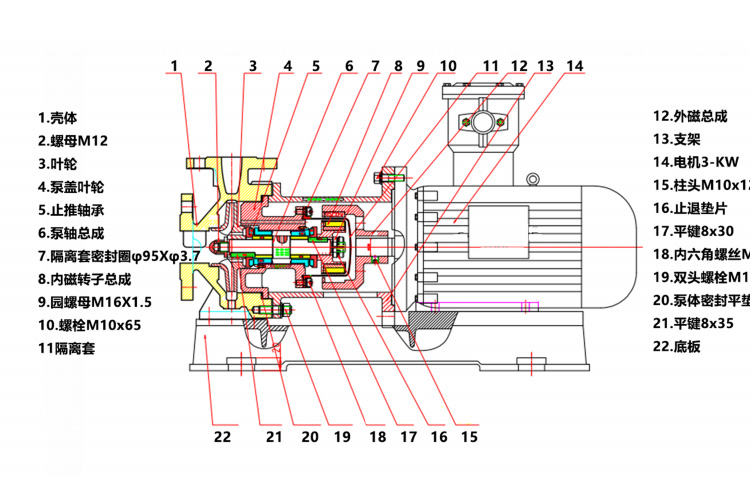

構造と材料

モデルと技術日

2段階のモーターn = 2900R/minデザイン圧力：1.6MPA "*"は標準パラメーターです

番号 モデル 流れ
（m³/h）

ポンプヘッド
（m）

η
（％）

直径
（mm）

キャビテーションマージン

回転
（r/min）

力
（KW）

重さ
（kg）
入り口 出口
1 IMC32-25-125 2 22 20 32 25 4.5 2900 1.5 70
*3.2 20 18
5 17 16
2 IMC32-25-160 2 33 22 32 25 4.5 2900 2.2 80
*3.2 32 20
5 30 18
3 IMC32-25-200 2 51 18 32 25 4.5 2900 4 100
*3.2 50 16
5 48 15
4 IMC40-25-125 4 22 15 40 25 4.5 2900 2.2 80
*6 20 20
8 18 23
5 IMC40-25-160 5 33 17 40 25 4.5 2900 3 100
*6 32 22
8 29 27
6 IMC40-25-200 4 52 15 40 25 4.5 2900 5.5 150
*6 50 21
10 46 29
7 IMC50-32-125 10 22 28 50 32 4 2900 3 80
*12.5 20 30
15 17 29
8 IMC50-32-160 10 33 39 50 32 4 2900 4 110
*12.5 32 35
15 25 37
9 IMC50-32-200 10 51 25 50 32 4 2900 7.5 150
*12.5 50 30
15 48 34
10 IMC50-32-250 10 81 24 50 32 4 2900 15 260
*12.5 80 26
15 75 29
11 IMC65-50-125 20 22 36 65 50 4 2900 5.5 125
*25 20 39
30 18 37
12 IMC65-50-160 20 34 34 65 50 4 2900 7.5 140
*25 32 37
30 29 38
13 IMC65-40-200 20 51 38 65 40 4 2900 15 240
*25 50 42
30 46 45
14 IMC65-40-250 20 82 33 65 40 4 2900 22 160
*25 75 35
30 65 38
15 IMC80-65-125 40 21 45 80 65 3.5 2900 7.5 140
*50 20 48
60 18 45
16 IMC80-65-160 40 33 43 80 65 3.5 2900 15 230
*50 32 46
60 29 49
17 IMC80-50-200 40 52 50 80 50 4 2900 18.5 300
*50 50 52
60 46 53
18 IMC80-50-250 40 73 46 80 50 3.5 2900 30 390
*50 70 50
60 65 52
19 IMC100-80-125 80 21 50 100 80 3.5 2900 15 230
*100 20 44
120 17 42
20 IMC100-80-160 80 36 50 100 80 4 2900 22 300
*100 32 52
120 24 45
21 IMC100-65-200 80 51 65 100 65 4 2900 30 360
*100 50 73
120 48 78
22 IMC125-80-160 140 32 56 125 80 4.5 2900 30 370
*150 30 57
160 26 54

私nstalsize/flangesize

番号 モデル アウトラインの取り付けディメンション インレットフランジサイズ アウトレットフランジサイズ
l s b p f h h w t n-φd1 c a b e n-φd k g i j n-φt
1 IMC32-25-125 615 450 620 70 80 332 192 345 300 4-φ20 32 140 100 20 4-φ18 25 115 85 18 4-φ14
2 IMC32-25-160 672 450 620 70 80 372 212 345 300 4-φ20 32 140 100 20 4-φ18 25 115 85 18 4-φ14
3 IMC32-25-200 745 540 710 70 80 420 240 375 330 4-φ20 32 140 100 20 4-φ18 25 115 85 18 4-φ14
4 IMC40-25-125 605 450 620 70 80 332 192 345 300 4-φ20 40 150 110 18 4-φ18 25 115 85 18 4-φ14
5 IMC40-25-160 680 450 620 70 80 372 212 345 300 4-φ20 40 150 110 18 4-φ18 25 115 85 18 4-φ14
6 IMC40-25-200 790 540 710 70 80 420 240 375 330 4-φ20 40 150 110 18 4-φ18 25 115 85 18 4-φ14
7 IMC50-32-125 665 450 620 70 80 332 192 345 300 4-φ20 50 165 125 20 4-φ18 32 140 100 20 4-φ18
8 IMC50-32-160 705 450 620 70 80 372 212 345 300 4-φ20 50 165 125 20 4-φ18 32 140 100 20 4-φ18
9 IMC50-32-200 790 540 710 70 80 420 240 375 330 4-φ20 50 165 125 20 4-φ18 32 140 100 20 4-φ18
10 IMC50-32-250 900 740 950 130 100 485 260 440 390 4-φ25 50 165 125 20 4-φ18 32 140 100 20 4-φ18
11 IMC65-50-125 705 450 620 70 80 332 192 345 300 4-φ20 65 185 145 20 8-φ18 50 165 125 20 4-φ18
12 IMC65-50-160 786 540 710 70 80 372 212 375 330 4-φ20 65 185 145 20 8-φ18 50 165 125 20 4-φ18
13 IMC65-40-200 945 570 850 130 100 420 240 440 390 4-φ25 65 185 145 20 8-φ18 40 150 110 18 4-φ18
14 IMC65-40-250 1025 570 910 130 100 485 260 440 390 4-φ25 65 185 145 20 8-φ18 40 150 110 18 4-φ18
15 IMC80-65-125 810 540 710 70 100 352 192 370 330 4-φ20 80 200 160 20 8-φ18 65 185 145 20 8-φ18
16 IMC80-65-160 940 570 850 70 100 420 240 370 330 4-φ25 80 200 160 20 8-φ18 65 185 145 20 8-φ18
17 IMC80-50-200 1025 600 900 150 100 440 240 465 420 4-φ25 80 200 160 20 8-φ18 50 165 125 20 4-φ18
18 IMC80-50-250 1205 720 1030 155 125 505 280 525 470 4-φ25 80 200 160 20 8-φ18 50 165 125 20 4-φ18
19 IMC100-80-125 940 570 850 70 100 420 240 370 330 4-φ25 100 220 180 22 8-φ18 80 200 160 20 8-φ18
20 IMC100-80-160 1025 600 900 150 100 440 240 465 420 4-φ25 100 220 180 22 8-φ18 80 200 160 20 8-φ18
21 IMC100-65-200 1180 720 1030 155 100 505 280 525 470 4-φ25 100 220 180 22 8-φ18 65 185 145 20 8-φ18
