UHB-ZK腐食耐性および耐摩耗性モルタルポンプ メーカー

製品を表示します お問い合わせ
  • UHB-ZK腐食耐性および耐摩耗性モルタルポンプ
フッ素の裏打ち遠心ポンプ

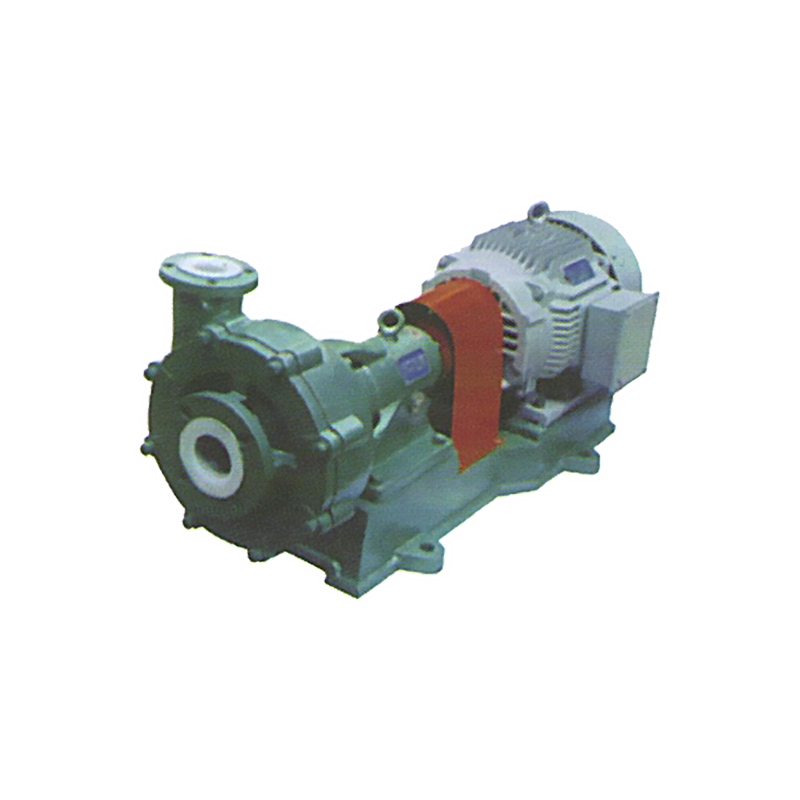

UHB-ZK腐食耐性および耐摩耗性モルタルポンプ

適用可能な温度-20℃-120℃

UHB-ZKシリーズ抗腐食と耐摩耗ポンプであるフローパーツは、スチールライニング、新世代の抗腐食および摩耗合金で作られています。  ポンプは、優れた耐摩耗性、衝撃抵抗、耐性耐性、高温抵抗、その他の優れた利点を1つに設定します。設計には、K字型のダイナミックシール（UHB-ZK）、内部インストールされたシングルエンドメカニカルシール（UHB-ND）、内部インストールされたダブルエンドメカニカルシール（UHB-NS）3つのシール構造があり、さまざまな作業条件に適応できます。  特に酸、アルカリの液体、またはスラリーを運ぶのに適しています。  製錬業界のあらゆる種類の腐食性パルプ。  あらゆる種類の有機酸、強力な酸化剤、環境保護産業あらゆる種類の下水、アプリケーション範囲は非常に広範囲です。

+ お問い合わせ + カタログのダウンロード

製品説明

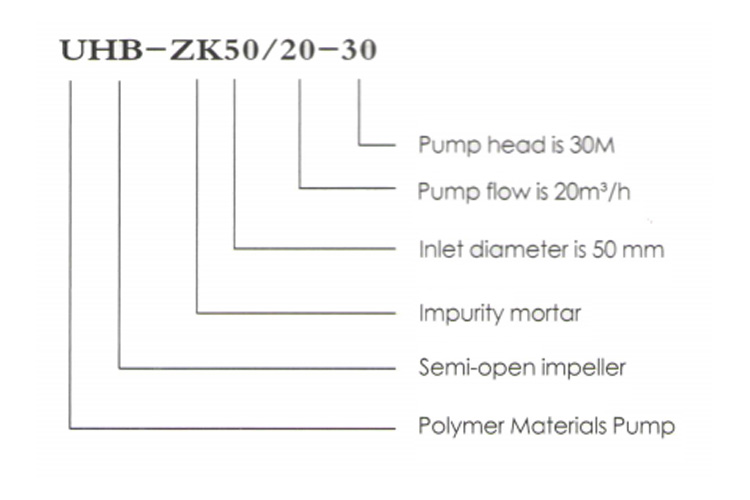

UHB構造と材料およびモデルセンス

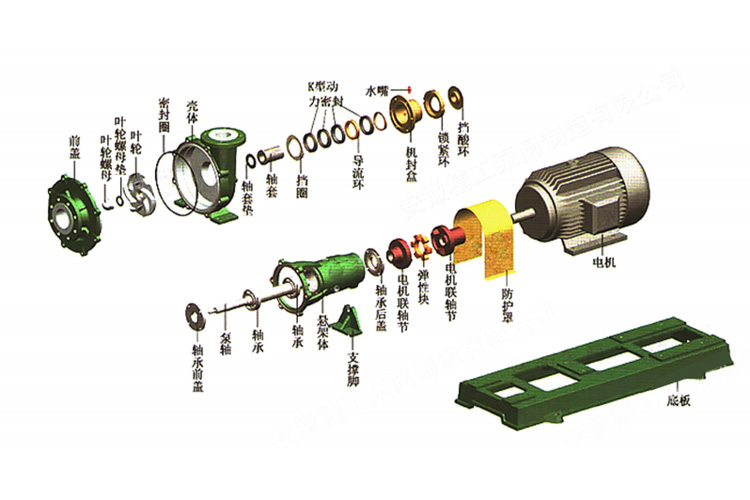

構造と材料

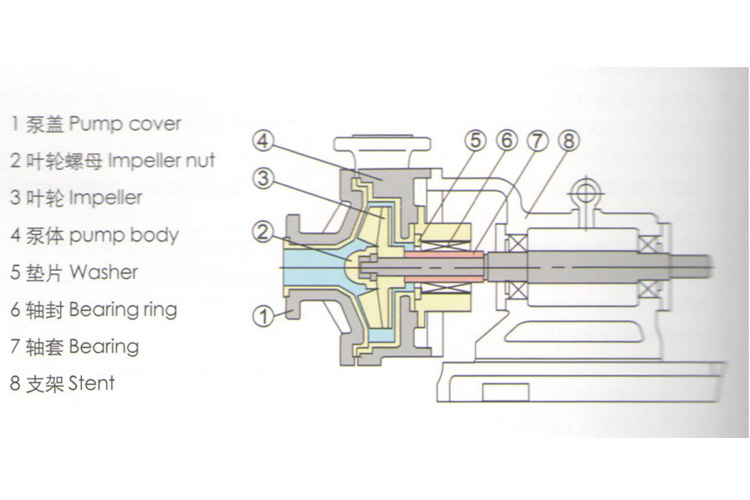

構造と材料

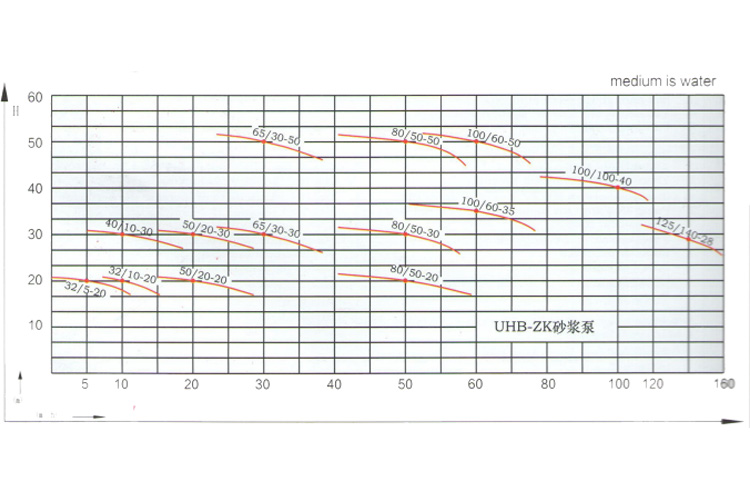

（n = 2900r/min）パフォーマンス曲線図

モデルと技術日

2段階のモーター速度性能パラメーター

番号 モデル Rev = 2900R/min中密度= 1000kg/m³
流れ
（m³/h） 		ポンプヘッド
（m） 		η
（％） 		インレット
（mm） 		出口
（mm） 		NPSH
（m） 		力
（KW） 		重さ
（kg）
1 UHB32-25-125 2 18 φ32 φ25 3.0 1.5 95
3.6 20
5 18
2 UHB32-25-160 2 31 13 φ32 φ25 3.0 2.2 105
3.6 32
5 30
3 UHB40-32-125 3 22 21 φ40 φ32 3.0 2.2 110
6.3 20
8 17
4 UHB40-32-160 3 34 25 φ40 φ32 3.0 3 110
6.3 32
8 28
5 UHB50-32-125 7 22 42 φ50 φ32 3.0 3 110
12.5 20
15 17
6 UHB50-32-160 7 35 40 φ50 φ32 3.0 4 120
12.5 32
15 31
7 UHB50-40-200 15 52 30 φ50 φ40 5.0 7.5 170
12.5 50
15 48
8 UHB50-40-250 7 83 30 φ50 φ40 5.0 15 220
12.5 80
15 75
9 UHB65-50-125 15 34 53 φ65 φ50 3.5 4 130
25 20
35 16
10 UHB65-50-160 15 34 51 φ65 φ50 3.5 7.5 145
25 32
35 28
11 UHB65-50-200 15 53 46 φ65 φ50 3.5 11 210
25 50
35 47
12 UHB65-50-250 15 84 30 φ65 φ50 3.5 22 250
25 80
35 75
13 UHB80-65-125 35 23 56 φ80 φ65 4.0 7.5 150
50 20
60 17
14 UHB80-65-160 35 35 55 φ80 φ65 4.0 15 180
50 32
60 27
15 UHB80-65-200 35 52 49 φ80 φ65 4.0 18.5 265
50 50
60 47
16 UHB80-65-250 35 84 49 φ80 φ65 4.0 30 450
50 80
60 75
17 UHB100-80-125 80 21 57 φ100 φ80 4.5 15 240
100 20
110 17
18 UHB100-80-160 80 37 60 φ100 φ80 4.5 18.5 290
100 32
110 29
19 UHB100-80-200 80 54 56 φ100 φ80 5.0 30 440
100 50
110 46
20 UHB125-100-125 120 24 60 φ125 φ100 5.5 18.5 480
150 20
180 16
21 UHB125-100-160 120 36 58 φ125 φ100 5.5 30 520
150 32
180 25
22 UHB125-100-200 120 44 55 φ125 φ100 5.5 37 530
150 40
180 34

モデルと技術日

4段階のモーター速度性能パラメーター

番号 モデル Rev = 1450R/min培地密度= 1000kg/m³
流れ
（m³/h） 		ポンプヘッド
（m） 		η
（％） 		インレット
（mm） 		出口
（mm） 		NPSH
（m） 		力
（KW） 		重さ
（kg）
1 UHB50-32-125 4 5.5 37 φ50 φ32 3.0 0.75 80
6.3 5
8 3.5
2 UHB50-32-160 4 9 35 φ50 φ32 3.0 0.75 80
6.3 8
8 6
3 UHB50-40-200 4 23.5 35 φ50 φ40 5.0 1.5 115
6.3 12.5
8 11
4 UHB65-50-125 8 5.5 45 φ65 φ50 3.5 1.1 110
12.5 5
15 4
5 UHB65-50-160 8 8.5 43 φ65 φ50 3.5 1.1 115
12.5 8
15 6
6 UHB65-50-200 8 13.5 39 φ65 φ50 3.5 2.2 160
12.5 12.5
15 11
7 UHB65-50-250 8 21 37 φ65 φ50 3.5 4 240
12.5 20
15 19
8 UHB65-50-315 8 33 39 φ65 φ50 3.5 7.5 270
12.5 32
15 30
9 UHB80-65-125 16 6 48 φ80 φ65 4.0 1.5 130
25 5
35 4
10 UHB80-65-160 16 9 53 φ80 φ65 4.0 1.5 135
25 8
35 10
11 UHB80-65-200 16 13.5 45 φ80 φ65 4.0 3 170
25 12.5
35 10
12 UHB80-65-250 20 21 42 φ80 φ65 4.5 5.5 270
25 20
35 18
13 UHB80-65-315 16 34 39 φ80 φ65 5.0 11 295
25 32
35 30
14 UHB80-65-400 16 52 35 φ80 φ65 5.0 22 480
25 50
35 47
15 UHB100-80-125 35 5.5 52 φ100 φ80 5.0 1.5 165
50 5
60 3
16 UHB100-80-160 35 9 55 φ100 φ80 5.0 2.2 220
50 8
60 6
17 UHB100-80-200 35 13.5 52 φ100 φ80 5.0 4 340
50 12.5
60 10
18 UHB100-80-250 35 21 50 φ100 φ80 5.0 7.5 390
50 20
60 18
19 UHB100-80-315 35 33 46 φ100 φ80 5.0 15 450
50 32
60 47
20 UHB100-80-400 35 52 42 φ100 φ80 5.0 22 520
50 50
60 47
21 UHB125-100-160 70 9 56 φ125 φ100 5.0 11 480
100 8
6
22 UHB125-100-200 70 13.5 54 φ125 φ100 5.0 15 500
100 12.5
120 11
23 UHB125-100-250 70 21 52 φ125 φ100 5.0 18.5 550
100 20
120 18
24 UHB125-100-315 70 33 49 φ125 φ100 5.5 30 680
100 32
120 30
25 UHB125-100-400 70 52 46 φ125 φ100 5.5 37 720
100 50
120 48
26 UHB150-125-200 140 14 56 φ150 φ125 5.5 22 720
200 12.5
240 11
27 UHB150-125-250 140 22 53 φ150 φ125 5.5 30 780
200 20
240 18
28 UHB150-125-315 140 34 48 φ150 φ125 6.0 45 850
200 32
240 30
29 UHB150-125-400 140 52 43 φ150 φ125 6.0 75 1100
200 50
240 47
30 UHB200-150-250 260 23 56 φ200 φ150 7.0 55 890
400 20
480 17
31 UHB200-150-315 260 35 59 φ200 φ150 7.0 75 1120
400 32
480 30
32 UHB200-150-400 260 53 62 φ200 φ150 7.0 110 1480
400 50
480 48
33 UHB250-200-250 500 23 68 φ200 φ150 7.5 75 1150
650 20
750 17
34 UHB250-200-315 500 35 66 φ200 φ150 7.5 110 1620
650 32
750 27
35 UHB250-200-400A 350 50 62 φ250 φ200 7.5 110 1680
500 45
600 35
36 UHB250-200-400 500 55 65 φ200 φ150 7.5 132 1880
650 50
750 46
37 UHB300-250-315 800 36 70 φ300 φ250 8.0 160 2150
1000 32
1150 27
38 UHB300-250-400 800 55 66 φ300 φ250 8.0 250 2800
1000 50
1150 46
39 UHB300-250-500 800 70 65 φ300 φ250 7.0 315 3200
1000 60
1150 55

モデルと技術日

4段階のモーター速度性能パラメーター

番号 モデル Rev = 980R/min中密度= 1000kg/m³
流れ
（m³/h） 		ポンプヘッド
（m） 		η
（％） 		インレット
（mm） 		出口
（mm） 		NPSH
（m） 		力
（KW） 		重さ
（kg）
1 UHB350-300-500 1400 35 70 φ350 φ300 8.0 250 3800
1800 32
2000 30

サイズ/フランジサイズをインストールします

番号 モデル 外側とインストールサイズ インレットフランジサイズ アウトレットフランジサイズ
l L1 s p f w t h h x d c a b n-φd k g i n-φt
1 UHB32-25-125 827 775 485 185 100 370 320 347 197 74.5 24 32 140 100 4-φ18 25 115 75 4-φ13.5
2 UHB32-25-160 985 880 600 182 102 385 335 408 232 90 24 32 140 100 4-φ18 25 115 75 4-φ13.5
3 UHB40-32-160 985 880 600 182 102 385 335 416 232 93.5 24 40 150 110 4-φ18 32 140 100 4-φ18
4 UHB50-32-160 990 880 600 182 102 385 335 416 232 93.5 24 50 165 125 4-φ18 32 140 100 4-φ18
5 UHB50-40-200 1100 950 650 205 120 435 385 450 240 108 25 50 165 125 4-φ18 40 150 110 4-φ18
6 UHB65-50-160 1100 630 650 200 113 435 385 407 232 95 25 65 185 145 4-φ18 50 165 125 4-φ18
7 UHB65-50-200 1255 1128 740 228 120 500 435 470 260 105 25 65 185 145 4-φ18 50 165 125 4-φ18
8 UHB65-50-250 1340 1190 800 230 130 480 530 585 325 165 25 65 185 145 4-φ18 50 165 125 4-φ18
9 UHB65-50-315 1165 1110 740 230 130 530 480 585 325 165 25 65 185 145 4-φ18 50 165 125 4-φ18
10 UHB80-65-160 1245 1130 740 233 125 500 435 470 260 110 25 80 200 160 8-φ18 65 185 145 4-φ18
11 UHB80-65-200 1320 1140 740 237 130 490 440 480 260 125 25 80 200 160 8-φ18 50 165 125 4-φ18
12 UHB80-65-315 1340 1110 740 250 135 530 480 595 325 170 25 80 200 160 8-φ18 65 185 145 4-φ18
13 UHB100-80-160 1320 1130 740 245 139 500 435 470 260 110 25 100 220 180 8-φ18 80 200 160 8-φ18
14 UHB100-80-200 1495 1350 945 264 130 590 535 530 300 125 25 100 220 180 8-φ18 80 200 160 8-φ18
15 UHB100-80-315 1400 1350 940 264 144 540 490 630 350 160 25 100 220 180 8-φ18 80 200 160 8-φ18
16 UHB125-100-315 1830 1500 940 468 328 620 550 760 440 190 25 125 250 210 8-φ18 100 220 180 8-φ18
17 UHB125-100-400 1830 1500 940 475 335 620 550 910 475 223 25 125 250 210 8-φ18 100 220 180 8-φ18
18 UHB150-125-315 1950 1500 940 496 356 620 550 945 475 223 25 150 285 240 8-φ18 125 250 210 8-φ18
19 UHB150-125-400 2070 1620 1060 522 362 670 600 1012 510 270 28 150 285 240 8-φ18 125 250 210 8-φ18
20 UHB200-150-315 2070 1620 1060 528 368 670 600 1022 510 270 28 200 340 295 12-φ22 150 285 240 8-φ18
21 UHB200-150-400 2338 1890 1240 528 368 790 720 1042 530 270 36 200 340 295 12-φ22 150 285 240 8-φ18
22 UHB250-200-400 2420 1890 1240 535 375 790 720 1102 580 305 36 250 405 355 12-φ22 200 340 295 12-φ22
23 UHB300-250-315 2470 1890 1240 510 352 790 720 1102 580 285 36 300 460 410 12-φ22 250 405 355 12-φ22
24 UHB300-250-500 2720 2090 1500 515 360 820 750 1182 620 325 36 300 460 410 12-φ22 250 405 355 12-φ22
25 UHB350-300-500 2770 2150 1550 516 380 840 770 1314 700 380 36 350 520 410 16-φ26 300 460 410 12-φ22
+ 詳細な製品パラメーターを理解します
